適合于最高使用壓力為280kgf/cm^2用溫度為-20℃～100℃（寒冷地區規格為-40℃～90℃）的使用條件。

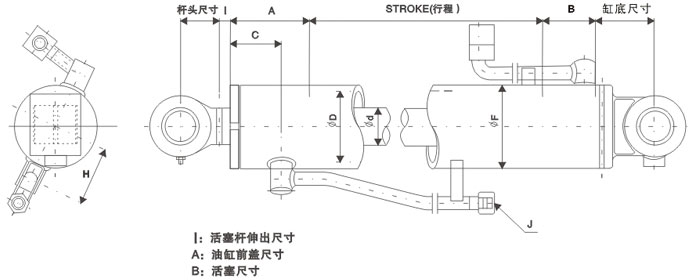

D	d	F	H	A		C	B	I	J	行程(最大)
				無緩沖	有緩沖
70	45、50	86	83	80	125	75	70	25	M26×1.5	730
75	45、50	93	86	85	130	80	75	25	M26×1.5	900
80	45、50	99	89	85	130	80	80	25	M26×1.5	900
85	50、55	105	92	85	130	80	85	25	M26×1.5	900
90	55	111	95	85	130	80	90	25	M26×1.5	1150
	60			95	135
95	60、65	117	98	95	135	85	95	25	M26×1.5 M30×2	1150
100	60、65	124	102	95	135	85	95	25	M26×1.5 M30×2	1150
105	65、70	131	105	95	135	85	95	25	M26×1.5 M30×2	1150
110	65、70	136	108	95	135	85	100	25	M26×1.5 M30×2	1350
115	65、70	142	111	95	135	90	105	25	M26×1.5 M30×2	1350
120	70、75、80	148	114	95	135	90	110	25	M26×1.5 M30×2	1350
125	70、75、80	155	117	95	135	90	120	25	M26×1.5 M30×2	1350

備注：
(1) 根據用途，缸體外徑E，活塞桿直徑d有時與上述尺寸不同。
(2) 本公司也制造缸體直徑超過230mm（上述尺寸）的油缸，但是結構稍有變化。
(3) 訂貨的場合，如果對活塞桿頭、油缸蓋的U形環的寬度、銷子的直徑等尺寸方面另有要求時，建議采用能夠利     用的本公司現有的模鍛件。
(4) 須附高壓油管尺寸訂貨時另行商談。
